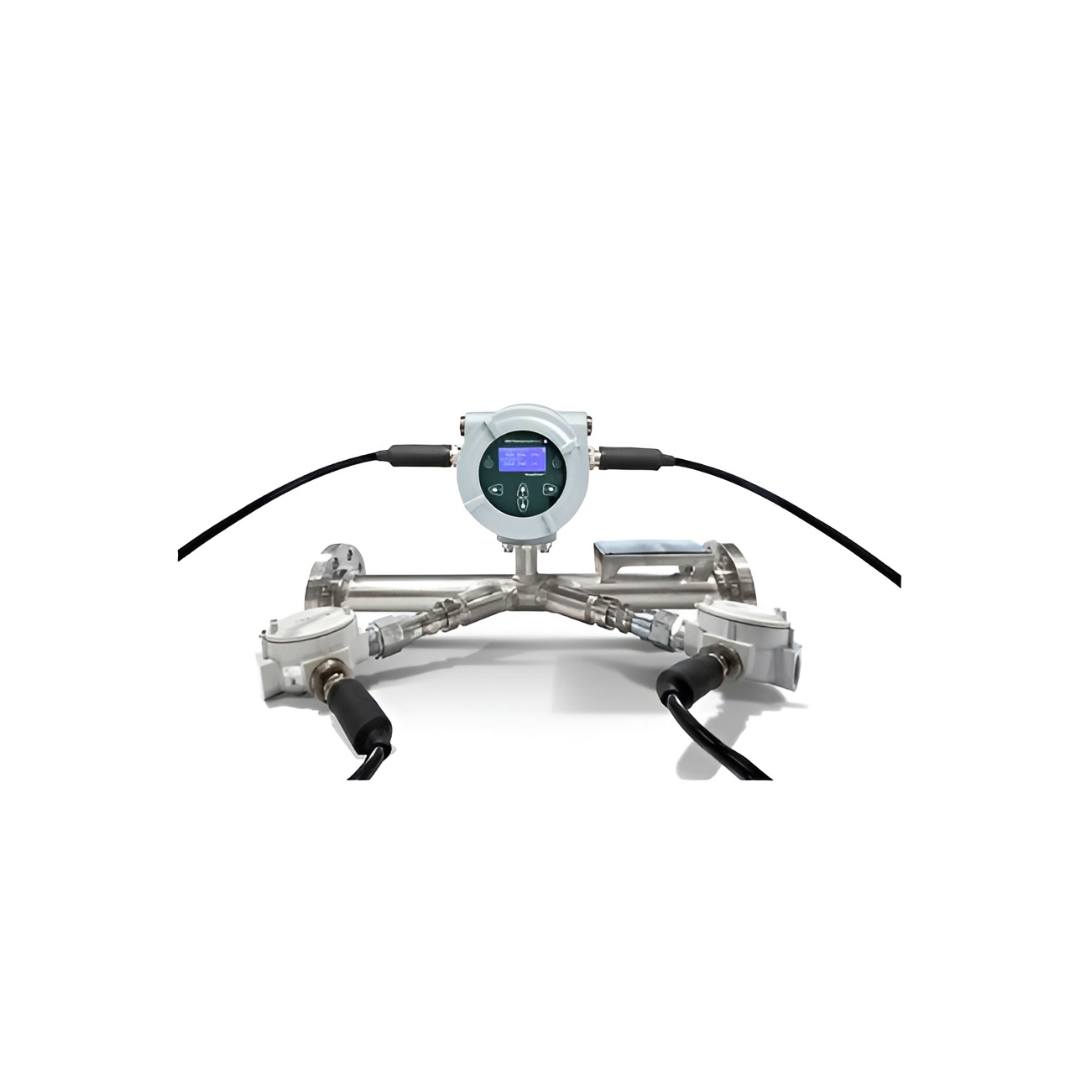

Panametrics PanaFlow LZ

Komplet ultralydsflowmåler til væskeapplikationer. PanaFlow LZ kombinerer Panametrics' transducer-teknologi med XMT1000-platformen for høj driftssikkerhed og lave ejeromkostninger.

For yderligere information om produkterne, kontakt Rasmus Kjærgaard Rossen på tlf. 31171615

Panametrics PanaFlow LZ

Panametrics PanaFlow LZ er et komplet ultralydssystem designet til præcis flowmåling i væskeapplikationer. Systemet benytter den avancerede XMT1000 elektronikplatform og er velegnet til en bred vifte af medier, herunder kulbrinter, råolie, kemikalier samt proces- og spildevand.

Måleren fungerer efter løbetidsprincippet (transit-time) og leveres som et vædet system med enten en eller to lydveje. Da PanaFlow LZ er konstrueret uden indsnævringer i flowvejen eller bevægelige dele, elimineres risikoen for tryktab og mekanisk slid, hvilket medfører et minimalt behov for vedligeholdelse. Målingerne er desuden upåvirkede af ændringer i procesbetingelser såsom variationer i temperatur, tryk og ledningsevne.

Systemet leveres fabriksmonteret og konfigureret til den specifikke applikation, hvilket sikrer en hurtig og enkel installation i marken. PanaFlow LZ understøtter bi-direktionel måling og kræver ingen periodisk rekalibrering, da teknologien ikke drifter over tid. Enheden tilbyder desuden mulighed for SIL-certificering til brug i sikkerhedskritiske applikationer.



Generelle egenskaber

FeatureSpecification
Fluid typesLiquids: acoustically conductive fluids, including most clean liquids, and many liquids with small amounts of entrained solids or gas bubbles
Flow measurementCorrelation transit time model
Paths1 Path: 2 in. to 24 in. (50 mm to 600 mm) pipe
2 Path: 3 in. to 24 in. (80 mm to 600 mm) pipe
Pipe sizes2 in. to 24 in. (50 mm to 600 mm)
Pipe materialCarbon steel, Stainless steel (316/316L)
Accuracy0.5% of reading for velocity above 2 ft/s (0.6 m/s) up to 40 ft/s (12.2 m/s) with a resolution of ±2 mm/s *
Repeatability0.3% of reading typical
Range (bidirectional)±0.1 to 40 ft/s (0.03 to 12.19 m/s)
Measurement parametersDependent upon meter electronics used. Please refer to individual flow meter electronics product data sheet.
Pressure ratingUp to maximum allowable flange operating pressure at temperature, per ASME B16.5
Temperature rangeWT Transducers: -40 to 175°C (-40 to 347°F)
BWT Transducers: -40 to 100°C (-40 to 212°F), -40 to 250°C (-40 to 482°F)
(Temperature rating of -20°C if used with carbon steel meter body)
Transducer material316L Stainless steel (buffers)
Meter body/Flowcell materialsCarbon steel, Stainless steel (316/316L)
Certification (Flowcell)NACE MR0175 and MR0103, PED 2014/68/EU
Certification (Electronics/Transducers)Explosionproof Class I, Division 1, Groups B,C&D; ATEX Flameproof II 2 G Ex d IIC T6; IECEX Flameproof II 2 G Ex d IIC T6 (Other certifications available upon request based on BWT transducer)
Integral cablesMineral insulated cables with potted cable glands (for North America and Canada hazardous locations)
Armored flame retardant coaxial cables with ATEX/IECEX certified cable glands (for European hazardous locations)
Remote cablesATEX/IECEX: Armored RG62 for ATEX/IECEX
US/CAN: Non-armored RG62, conduit not included
Maximum cable length is 1000 ft (300 m)
Weights and dimensionsRefer to drawings 712-2122 to 712-2125
Electronics/transmitterSee electronics for specifications. Note: For SIL application, SIL flow meter must be ordered with proper configuration.

Download datablad
