Hvad er niveaumåling?

Niveaumåling omfatter teknologier, der bestemmer medieoverfladens højde i en beholder eller tank. Afhængigt af mediets type og procesforhold findes der forskellige teknologier til niveaumåling. Vores løsninger omfatter en bred vifte af teknologier, der alle er designet til at sikre præcision og pålidelighed, så processerne kan forløbe effektivt og sikkert.

Teknologier til niveaumåling

Der findes flere teknologier til niveaumåling, herunder:

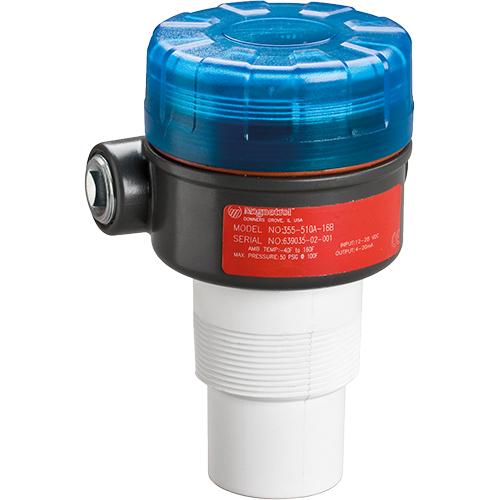

1. Niveaumåling med ultralyd: Denne metode anvender højfrekvente lydimpulser til at måle niveauet af væsker eller faste stoffer ved at registrere ekkoet fra overfladen.

Fordele: Kontaktløs teknologi, der er velegnet til både væsker og faste stoffer. Lave installations- og vedligeholdelsesomkostninger.

Ulemper: Kan påvirkes af temperatur- og trykvariationer og er mindre egnet til applikationer med skum.

1. Guided Wave Radar (GWR): Guided Wave Radar (GWR) anvender mikrobølger, der transmitteres langs en sonde og reflekteres tilbage ved medieoverfladen. Magnetrol ECLIPSE 700/706 er en niveautransmitter baseret på GWR-teknologi, der muliggør nøjagtige målinger i forskellige applikationer, fra lette kulbrinte til vandbaserede medier.

Fordele: Høj præcision og pålidelighed, selv under ekstreme procesforhold som høje temperaturer og tryk. Kan håndtere både væsker og faste stoffer.

Ulemper: Kræver en sonde, der installeres direkte i mediet, hvilket kan være udfordrende i visse applikationer.

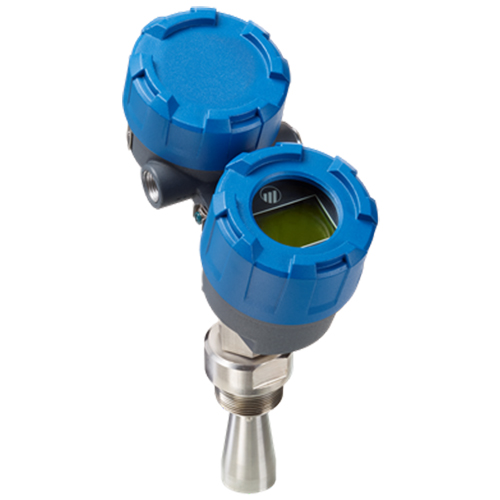

1. Non-contact Radar: Non-contact radar teknologi anvender radarimpulser til at måle afstanden til medieoverfladen uden fysisk kontakt med mediet. Impulserne sendes fra en sensor monteret over beholderen, og den tid, det tager for impulsen at reflekteres tilbage, bestemmer niveauet i beholderen. Magnetrol PULSAR® R86 er en non-contact radar transmitter, der giver præcise målinger uden at blive påvirket af procesforhold som temperatur og vægtfylde.

Fordele: Meget nøjagtig og pålidelig niveaumåling, selv under vanskelige procesforhold og høje hygiejnekrav. Da teknologien er kontaktløs, er der ingen risiko for slitage eller kontaminering, hvilket reducerer behovet for vedligeholdelse.

Ulemper: Teknologien kan være mindre effektiv i applikationer med meget skum eller støvede miljøer, hvor signalet kan blive forstyrret.

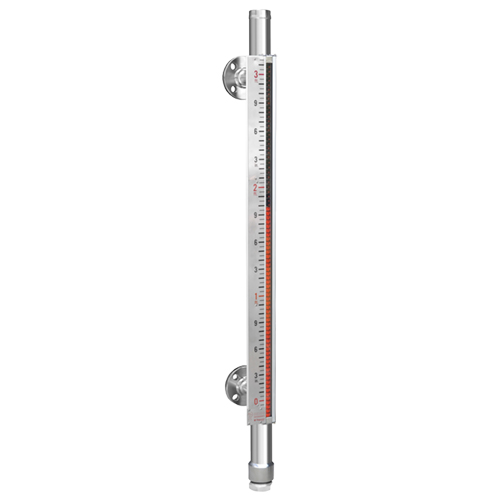

1. Magnetisk Niveauindikator: En magnetisk niveauindikator anvender en flyder med en indbygget magnet, der bevæger sig med medieoverfladen.

Fordele: Robust konstruktion uden elektriske komponenter, der er i kontakt med mediet, hvilket reducerer vedligeholdelsesbehovet.

Ulemper: Mindre præcis end mere avancerede måleteknologier og mindre effektiv ved medier med varierende densitet.

Hvordan vælger man den rigtige niveaumåler?

Den rigtige niveaumåler vælges ud fra din applikation. Medietype, temperatur og trykforhold påvirker valget af niveaumåler.

1. Medie

Du kan med fordel stille dig selv følgende spørgsmål om mediet:

– Skal der måles væske, gas eller et fast stof?
– Hvordan er viskositet og ledningsevne?
– Er der tilstedeværelse af skum?

Niveaumåling i flydende medier: Skal du måle niveauet af et flydende medie, er radar- eller ultralydsniveaumålere ofte et effektivt valg. Hvis procesforholdene er lette, kan flydeswitches være en ideel løsninger, da de er enkle, men pålidelige til at kontrollere bestemte niveauer.

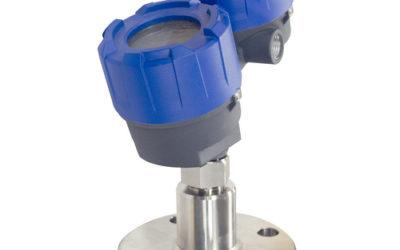

Niveaumåling i faste stoffer: Til måling af faste stoffer, er Magnetrols PULSAR ® R80 eller en guided wave radar måler et oplagt valg.

Fordele og ulemper:

• Niveaumåling med radar kræver ingen berøring med mediet, og er en god løsning til komplekse forhold. Dog kan denne metode være mere bekostelig end andre teknologier, da den kræver vedligehold ved måling i støvende eller klæbrige stoffer. R80 sender radarbølger ned i beholderen uden fysisk kontakt med materialet, hvilket gør den ideel til tørre stoffer, der kan have varierende bulkdensitet, ujævne overflader, eller hvor kontakt kan medføre slitage eller ophobning.
• Flydeswitches er enkle og omkostningseffektive, men kræver direkte kontakt med mediet, og derfor egner metoden sig ikke til komplekse eller farlige medier.

2. Temperatur

Du kan med fordel stille dig selv følgende spørgsmål om temperaturen:

– Skal der måles under høje, lave eller ekstreme temperaturer?
– Kan der forkomme temperaturudsving?

Høje temperaturer: Skal du måle under høje temperaturer, er det vigtigt at vælge en måler, som kan modstå varmen. Der er også forskellige beskyttelsesmuligheder, såsom flanger eller eksterne målekamre. En guided wave radar måler kan eksempelvis være en god løsning til måling under høje temperaturer, da den kan modstå temperaturer op til 200 grader.

Lave temperaturer: Hvis du skal måle niveau under lave temperaturer, kan PULSAR® serien fra Magnetrol være et godt valg. PULSAR R80 modellen er designet til at fungere ved omgivelsestemperaturer fra -40 °C til +70 °C, hvilket gør den egnet til applikationer med lave temperaturforhold. Transmitterens 316 rustfri stålkapsling sikrer pålidelig drift under ekstreme forhold.

Mulighed for beskyttelse: Nogle niveaumålere kan leveres med flangebeskyttelse mod ekstreme temperaturer eller korrosive miljøer. Flangen sikrer, at de ekstreme temperaturer stoppes inden de når ind i selve måleren og overopheder den. Brug af eksterne målekamre kan også være en løsning til varmebeskyttelse.

3. Trykforhold

Du kan med fordel stille dig selv følgende spørgsmål om trykket i applikationen:

– Er trykket højt, lavt eller varierende?

Det er vigtigt at vælge en måler, der kan modstå de specifikke applikationsforhold for at undgå nedbrud eller unødvendig slitage. Høje tryk kræver ofte robuste løsninger med særlige sikkerhedsforanstaltninger.

Måling under høje tryk: Radar og Guided Wave Radar (GWR) er ideelle teknologier til måling under høje tryk, da de formår at opretholde præcisionen.

Lavt tryk i applikationen: Skal der måles under lave tryk, kan mindre bekostelige løsninger som flydeswitches eller displacer switches bruges. Teknologierne er mindre præcise end radar, men de er en effektiv løsning på steder, hvor høj præcision ikke er lige så kritisk.

Mulighed for beskyttelse mod højt tryk: Ved niveaumåling under højt tryk kan der være behov for specialdesignede huse eller andre sikkerhedsforanstaltninger for at sikre måleren holdbarhed og præcision.

Kontakt os for rådgivning om niveaumåling

Hos HH Instruments har vi stor erfaring med at tilbyde pålidelige og præcise løsninger til niveaumåling. Uanset om din virksomhed opererer inden for olie og gas, fødevaresektoren, kemi eller vandbehandling, kan vi assistere dig i at finde den ideelle måler, der matcher dine specifikke krav. Giv os et kald i dag, og få svar på dine spørgsmål eller få et uforpligtende tilbud!
